10-50 T / H Droog poeder mortel productielijn Muur putty Skim Coat Mixer Tile Kleefmachine

10-50 T / H Dry Mix Powder Mortar Productielijn Muur Putty Skim Coat Mixer Tile Kleefmachine

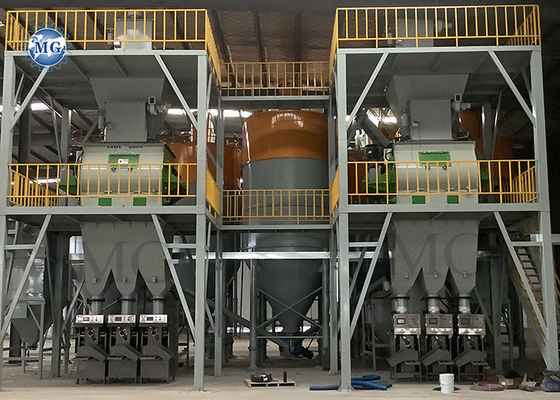

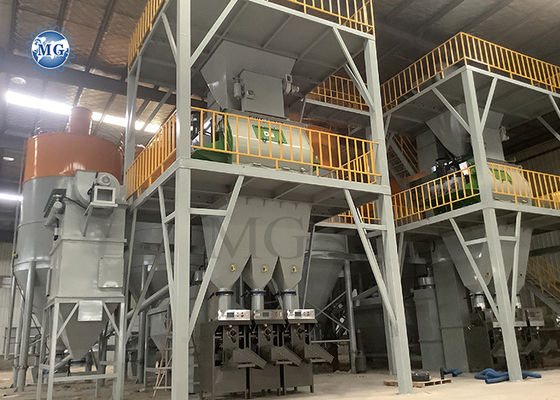

1. Beschrijving van de automatische menginstallatie voor het mengen van poedermortier met droge mengsels.

Deze volledig automatische productielijn voor het mengen van droge mortel heeft een torentyp, vermindert de transporttijd van het materiaal aanzienlijk, verbetert de productie-efficiëntie en vermindert het energieverbruik.Volgens de productiebehoeftenHet mengsysteem kan in korte mengtijd gebruikmaken van een hoog efficiënte ploegmenger met een capaciteit van 4-10 m3 of van een Twin Shafts Agravic-menger.De volledige volledig automatische productielijn voor het mengen van droge mortel kan 10-50 ton/uur bereiken.
De complete set van apparatuur wordt in realtime bestuurd door PLC automatisch besturingssysteem, met een hoge mate van automatisering management en vriendelijke werkomgeving.en het nieuwste beheersysteem dat in automatische besturing is toegepast, verbeterde de manvriendelijke werking en automatische in grote mate.

De voordelen van MG Automatic droogmortiermengapparatuur.

1Het wordt bestuurd door het besturingssysteem en realiseert automatische automatisering van automatische
De Commissie heeft de Commissie verzocht de volgende maatregelen te treffen:
2Het gebruik van torenopbouw kan de transmissieafstand verkort en de productie-efficiëntie verhogen.
3Het gebruik van een Ploughmixer of Twin Shafts Agravicmixer heeft een hoge menguniformiteit en materialen met grote verschillen in fysieke eigenschappen.
eigenschappen zoals specifieke zwaartekracht, deeltjesgrootte en -vorm niet gemakkelijk kunnen worden gescheiden wanneer ze in de mixer worden gemengd.

2. Productconfiguratie vanAutomatische menginstallatie voor het mengen van poedermortier met droog mengsel.

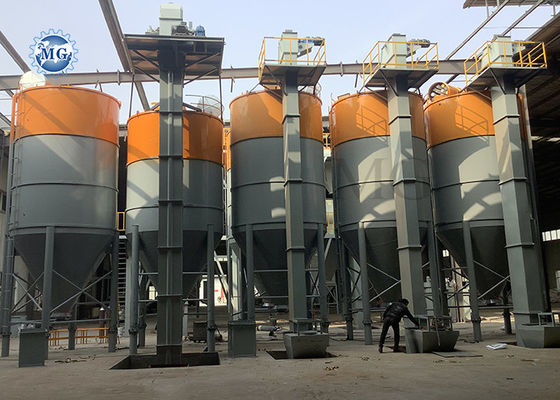

1, Stoorplaats voor grondstoffen:

De silo's worden gebruikt voor de opslag van droog bouwgrondstofpoeder, zoals zand, cement, vliegas, slag, calciumcarbonaatpoeder, enzovoort.e-stofverzamelaarWanneer de luchtbrekingsinrichting van het materiaal kan helpen de lucht van de silo van binnen af te voeren, wordt het stof aan de bovenkant door de e-stofverzamelaar verwijderd;Niveauregulieren kunnen het maximum en minimum van materiaal in hopper detecteren, zodat de mensen herinneren voedingsmateriaal tijdig; veiligheidsklep is om materiaal ontlading gemakkelijk te voorkomen.

Model: 50T, 60T, 100T, 150T, 200T, enz.
Materiaal: Q235A
Dikte: 3 mm, 4 mm
Diameter: Φ3000 mm, 3500 mm, 4000 mm, enz.
Steunbeen: Φ273 mm

2Een emmerlift.

Dit is een verticaal hefapparaat met een hefhoogte van 20 tot 35 meter, een hoge hefsnelheid en een grote transportcapaciteit.Bucket lift wordt veel gebruikt voor het tillen van allerlei poeder of korrels.Er zijn twee soorten gordeltype emmerlift en ketentype emmerlift voor de keuze van de klant.

Motor: 4kw, 5kw, 7.5kw, enz.
Hoogte: aangepast
Bucket Grootte: 230*130*120mm
Dikte van de emmer: 3 mm
Materiaal: Q235A
Onderhoudsplatform: 1600*1600 mm

3Automatisch weegsysteem.

Dit is een automatisch batch-systeem dat mankracht en materialen enorm bespaart.Het gewicht van elke grondstof wordt ingevoerd overeenkomstig de formulering, hoge nauwkeurigheid, vermindering van weegfouten, besparing van arbeidskosten, verbetering van de output.

Volume:2m3, 3m3, 4m3, 6m3, 10m3
Afmetingen: 2000*1500*1900 mm
Ondersteuningsbeen: 120 mm kanaal
Dikte: 3 mm
Materiaal: Q235A
Motor:7.5 kW

4Twee schachten agravic paddle mixer.

Deze tweeschaalpaddelmixer heeft de kenmerken van hoge mengsnelheid, hoge uniformiteit, minder stroomverbruik.deeltjesgrootteDe materialen worden door pneumatische besturing ontladen en kunnen binnen 3-5 seconden worden ontladen.

Gemengde capaciteit:2m3, 3m3, 4m3, 6m3, 10m3
Gemengingssnelheid: 3-5 minuten per partij
Wallboard: 10 mm Q235A
Hoofdaxis: Φ108×10mm Q235A
Paddels: 32*12 mm
Materiaal: gegoten staal
Motor: 18kw, 22kw, 30kw, 37kw

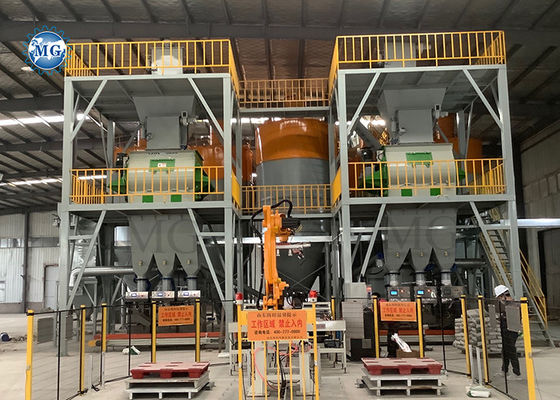

5Automatische pakmachine.

De verpakkingsmachine maakt gebruik van geautomatiseerde meetapparatuur, zorgt voor nauwkeurig wegen, stabiele prestaties en eenvoudige bediening.Verpakkingsmachine is PLC-besturingHet kan worden uitgerust met een transportband en een palletmachine.

Verpakkingsnauwkeurigheid: > 98%
Gewichtsbereik: 10-50 kg/zak
Verpakkingssnelheid: 4-6 s/zak
Luchtdruk: 0,4 Mpa
Materiaal van de zak: kleptype Papier/PP/Plastic
Motor: 3 kW

6Pulsstofverzamelaar.

De Impulse stofverzamelaar is voornamelijk ontworpen voor de stofverzameling met droge mortelmachines, het is uitgerust met een pulsmagnetventiel en kan automatisch stof verwijderen.handig voor onderhoudHet gebruik van een speciale stoffilter stof, goed stof verzamelen.Geïntegreerde stofcilinder en filter als één, kan het windnet verkorten en het werkproces vereenvoudigen.

Model:MG5, MG12, MG24, MG36, MG48, enz.
Grootte:1100*700*3100 mm
Dikte: 3 mm
Materiaal: Q235A
Verbindingszak: Ф133×1130 mm

7- Luchtcompressor.

Deze schroeftype luchtcompressor uitrusting Inverter schroef host, gebruik goede kwaliteit koper motor, hoge efficiëntie en laag geluid, uitrusting precieze luchtfilter, industriële kwaliteit olie water separator,Oliefilter met hoge nauwkeurigheidHet is ook uitgerust met een luchtdroger, een luchtopslagtank, een elektrisch apparaat, een geluidsdempende katoen, een elektrische afzuiginstallatie, een elektrische afzuiginstallatie, een elektrische afzuiginstallatie, een elektrische afzuiginstallatie, een elektrische afzuiginstallatie, een elektrische afzuiginstallatie, een elektrische afzuiginstallatie, een elektrische afzuiginstallatie, een elektrische afzuiginstallatie, een elektrische afzuiginstallatie, een elektrische afzuiginstallatie, een elektrische afzuiginstallatie, een elektrische afzuiginstallatie, een elektrische afzuiginstallatie, een elektrische afzuiginstallatie, een elektrische afzuiginstallatie, een elektrische afzuiginstallatie, een elektrische afzuiginstallatie, een elektrische afzuiginstallatie, een elektrische afzuiginstallatie, een elektrische afzuiginstallatie, een elektrische afzuiginstallatie, een elektrische afzuiginstallatie, een elektrische afzuiginstallatie, een elektrische afzuhoogprecisiefilter om ervoor te zorgen dat de machines goede lucht van goede kwaliteit krijgen.

Model: 2,4 m3
Motor: 15 kW
Luchtdruk: 0,8Mpa
Luchtreservoir: 1 m3

8Controlekast.

PLC-besturingssysteem met tekens van hoge intelligentie, automatische besturing vanaf de silo voor de opslag van grondstoffen, schroeftransportband, afwegen van de ingrediënten tot het mengen,verpakking en volledige controle van de complete set droge mortelfabriekIntelligente en gemakkelijke bediening.

Spanning: aangepast
Elektrische onderdelen: CHNT
PLC: touchscreen

3. Werkingsbeginsel van Automatische menginstallatie voor het mengen van poedermortier met droog mengsel.

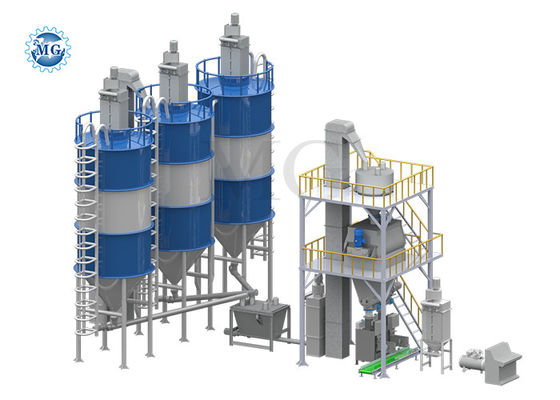

Onze automatische droge mix poeder mortel menginstallatieomvatten elektrisch bedieningscabinet; cement silo, weegsysteem; voedingshopper; impulspulverzamelaar; emmerlift; premix tank; dubbele schacht agravische mixer; tank voor het bewaren van het eindproduct;Automatische verpakkingsmachine- Een luchtcompressor.

Wanneer deautomatischinstallatie voor het mengen van poedermortier voor droogmengselwerken,Ten eerste:Er zullen verschillende soorten grondstoffen worden vervoerd naarde silo'sdooremmerlift of pomptruck,Ten tweede:Er zullen verschillende soorten grondstoffen worden vervoerd.de grondstof silonaarde automatische weegschaalin de verhouding van de formule metschroefconveyor,Ten derde:De voormenging van de grondstoffen wordt in devoormenghoepel met emmerlift, vierdeHet voormengsel komt inde tweeschaalpaddelmixeren gelijkmatig worden gemengd,VijfdeHet gemengde materiaal komt inde automatische verpakkingsmachineEn uiteindelijk wordt de zak naar de volgende verpakking gebracht.de bandconveyor.

4. grondstoffen vanAutomatische menginstallatie voor het mengen van poedermortier met droog mengsel.

5. Toepassing vanAutomatische menginstallatie voor het mengen van poedermortier met droog mengsel.

6Ons bedrijf..

Zhengzhou MG Industrial Co., LTD is al 20 jaar actief in de droge mortelpoederindustrie.

een van de toonaangevende fabrikanten van bouwmaterialen in China.
We bieden een one-stop-oplossingen aan de klanten van over de hele wereld, inclusief klant site planning, apparatuur configuratie,installatie en ingebruikname op het terrein van formule-technologie en chemicaliën.
De belangrijkste producten van het bedrijf zijn: droge mortelmengers, droge mortelfabriek, thermische isolatie mortelfabriek, tegellijm mortelfabriek, zanddroger, poedermengmachine, impulspulverzamelaar,Automatische verpakkingsmachines, transportapparatuur, robot-palletverwerkingsapparatuur en andere toebehoren van droge mortelmachines.
Nu heeft ons bedrijf een reeks geavanceerde verwerkingsapparatuur geïntroduceerd, zoals laser snijden en numerieke besturingsmachine.We hebben meer dan 30 technologiepatenten en ISO9001 geslaagdVoor de toepassing van de richtlijnen inzake de bescherming van intellectuele eigendomsrechten en intellectuele eigendomsrechten is de Commissie van oordeel dat de in artikel 1, lid 2, van Verordening (EG) nr. 1049/2001 vastgestelde voorwaarden moeten worden nageleefd.
MG-producten zijn op grote schaal gebruikt in meer dan 2000 bouwmaterialenbedrijven in China en geëxporteerd naar meer dan 90 landen over de hele wereld, zoals Engeland, Canada, Australië, Rusland,Korea, Maleisië, de Verenigde Arabische Emiraten, Saoedi-Arabië, Argentinië, Chili, Ecuador, Marokko, Zuid-Afrika, Senegal, Kenia, Somalië, enz.
Volgens de werkelijke situatie van elke klant (investeringskosten, omstandigheden op de locatie, materiaalkenmerken, productformule, enz.) kan het bedrijf een reeks redelijke,praktische en efficiënte oplossingen voor klanten.
Zhengzhou MG zal bereid zijn met u samen te werken om wederzijdse ontwikkeling te zoeken.
